SPIRAMATIC VSA Tamis fin

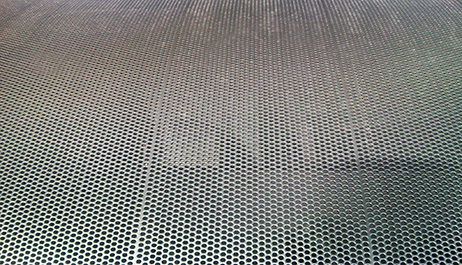

High screenings capture efficiency

Ideal solution for MBR process

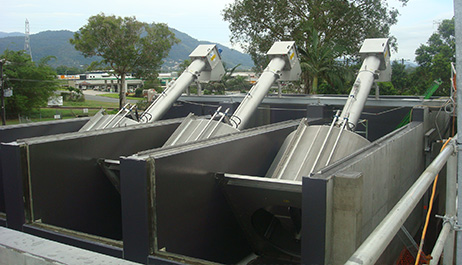

Proprietary face seal design eliminates bypass of hair and other fibrous materials

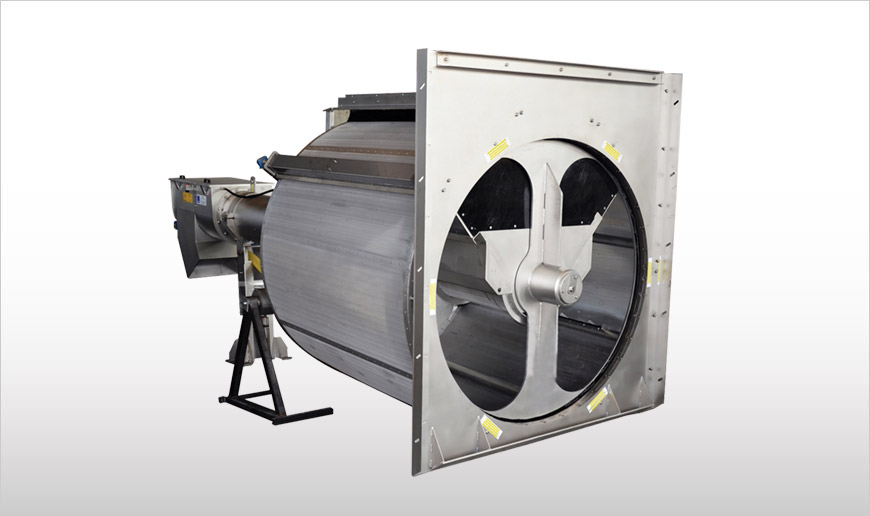

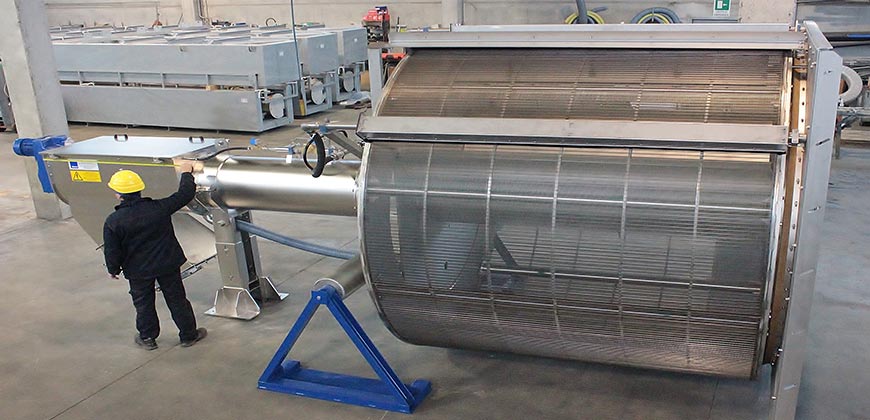

Les tamis à tambour fin SPIRAMATIC VSA se composent d'un tamis à tambour rotatif, d'une vis de transport et d'une zone de compactage. En fonction de l'application, le tambour à tamis fin peut être composé d'un jeu de barres d'acier - auquel cas la distance entre les barres détermine la largeur de fente souhaitée - ou d'un filtre à feuilles perforées. Le tambour de forme cylindrique peut être placé à l'intérieur d'un canal ou en caisson.

Fonction

Les tamis à tambour fin SPIRAMATIC VSA nettoient, transportent et déshydratent les refus d'eau usée en une seule unité. Ils sont conçus pour éliminer les matières organiques des refus. Le panier à tamis et la zone de déshydratation sont autonettoyants. Tournant autour de son axe, le filtre cylindrique transporte les criblages vers une trémie de chargement placée au centre. Une série de buses de pulvérisation lave le filtre pendant le fonctionnement. Une vis, placée à l'intérieur du tuyau de transport, avec son sommet dans la trémie de décharge, achemine les criblages vers les étapes de traitement suivantes au cours desquelles les substances organiques sont éliminées par lavage. Par la suite, les solides sont compactés et déshydratés dans la zone de compactage et de drainage. Enfin, les solides sont déchargés à travers une goulotte d'évacuation dans un conteneur ou un compacteur.

Fonctionnalités

Filtrer les tailles de mailles pour le pré-traitement MBR:
- 1,0 - 1,5 - 2,0 - 3,0 mm trous ronds
Tailles de maillage du filtre (autres que l'utilisation du MBR):
- 5.0 - 6.0 mm trous ronds
- 0,5 - 1,0 - 2,0 - 3,0 - 4,0 - 5,0 - 6,0 mm fil de coin
Largeur de canal: 600 ~ 3000mm
Angle d'inclinaison de 35 degrés
Cadre fabriqué à partir de 304 L / 316 L SS
Spirale fabriquée à partir d'acier spécial ST 52 ou 304 L / 316 L SS

Avantages

Joint triple face pour une efficacité de capture maximale des solides fins
Barre de pulvérisation installée à l'extérieur du panier à tamis, permettant ainsi une capture optimale des petits solides
La brosse de nettoyage montée sur l'écran maintient la surface de l'écran propre
Brosse durable attachée à la cuvette sur la cuvette de la vis sans fin balayant même les plus petits solides dans la cuvette à vis sans fin pour l'enlèvement
Grande bague en bronze robuste et autolubrifiante (pas de pompe de lubrification ni de maintenance nécessaire)
Faible consommation d'énergie et maintenance limitée

Options

Autres types et tailles d'écran

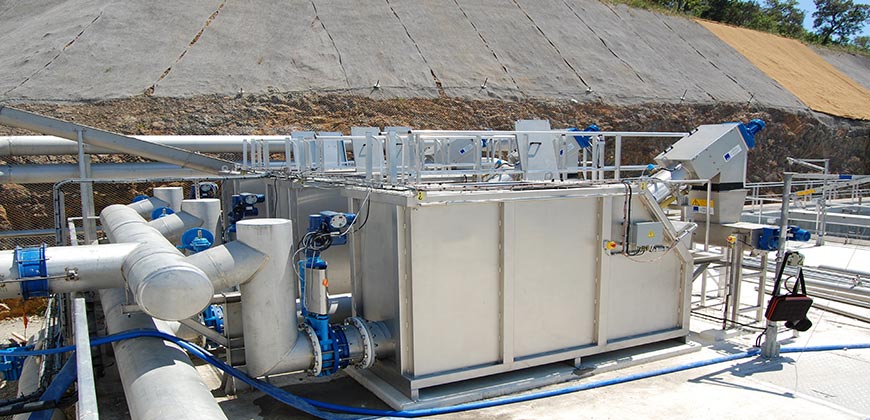

Disponible pour l'application dans le canal et dans le réservoir
Tension et fréquence alternatives
Protection du moteur
Panneau de contrôle

Accessoires

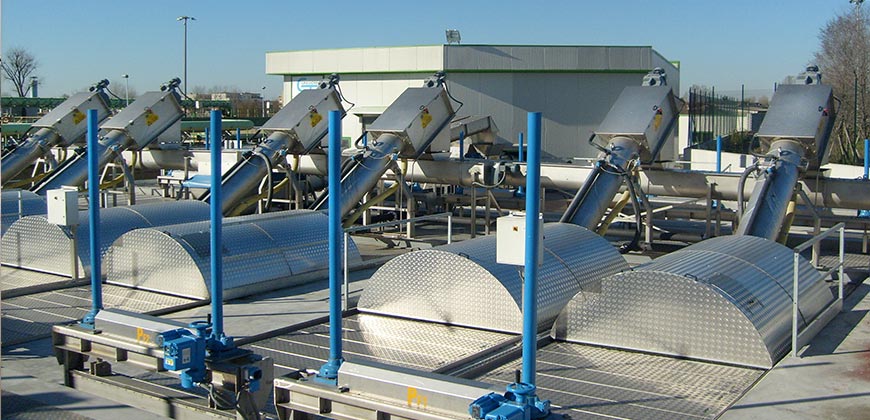

Couvercles amovibles en aluminium coulissant
Couvertures fixes en acier inoxydable
Ensacheur
Dispositif de chauffage
