Válvulas Diversoras de Aleta VAB

Modular design and easy maintenance thanks to limited number of components

Lightweight and compact overall dimensions

Smooth internal surface (no dead spots)

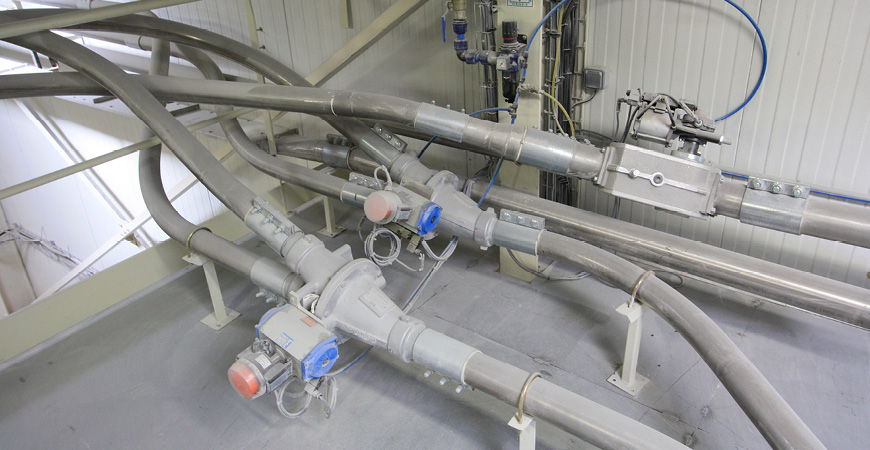

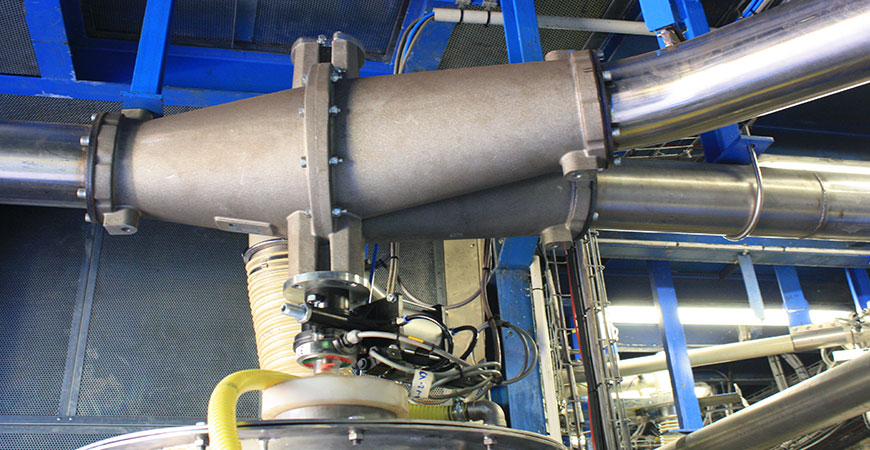

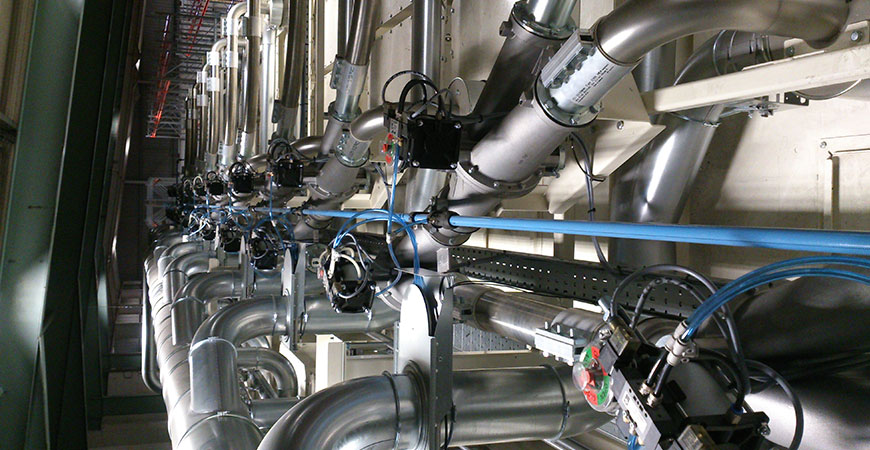

A Válvula Diversora de Aleta usa uma aba oscilante para desviar o material de um canal para outro. As Válvulas Diversoras de Aleta são montadas nos canais de transporte pneumático, nos quais trocam o fluxo de material para diferentes linhas de produção necessária.

Função

A Válvula Diversora Tipo Aleta Dupla VAB foi desenvolvida para atender à exigência das plantas de transporte pneumático em pós, péletes ou grãos reencaminhados de um ponto de descarga para outro, com queda mínima de pressão e vedação de alta eficiência.

Funcionalidades

Invólucro em molde de liga de alumínio
Vários acionadores em voltagens diferentes
Versões disponíveis em molde de alumínio e plateado niquelado
Selo da aba móvel: EPDM (cor branca, grau alimentício certificado, anti- estático)
Placa de Metal: Aço-inox 304
Temperatura operacional: -20 a 80°C
Pressão operacional: máx. de 2,0 barra, mín. de -0,3 bar
Diâmetro: 50 a 200 mm

Benefícios

Fácil de usar como diversor ou conversor
Ângulo de diversão estreito de 22,5°
Queda de pressão baixa devido ao efeito mínimo de transição
Superfície interna lisa (nenhum ponto morto)
Design modular e manutenção fácil graças ao número limitado de componentes
Dimensões gerais leves e compactas

Opções

Certificação ATEX
Dois tipos de flanges ligadas: TOREX ou DIN
