Membraan-over/onderdrukventielen VHS-C

Betere prestaties tegen een aantrekkelijke prijs

Bijzonder veilig voor mensen en het milieu

Lichtgewicht en roest niet

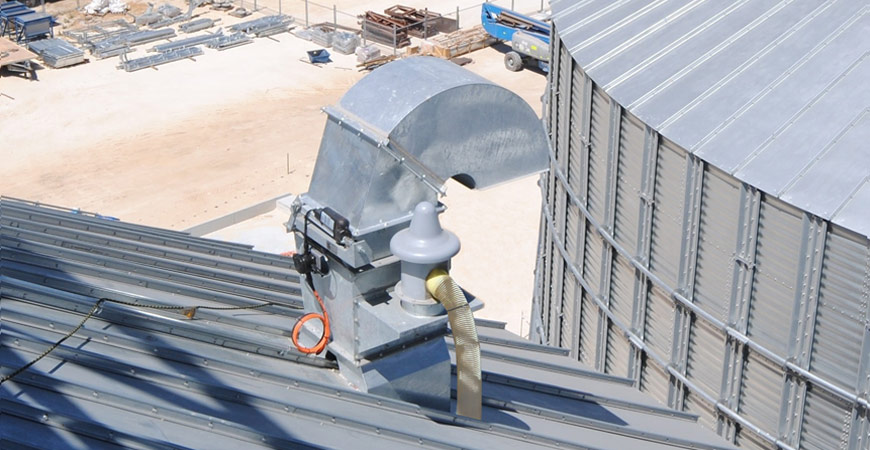

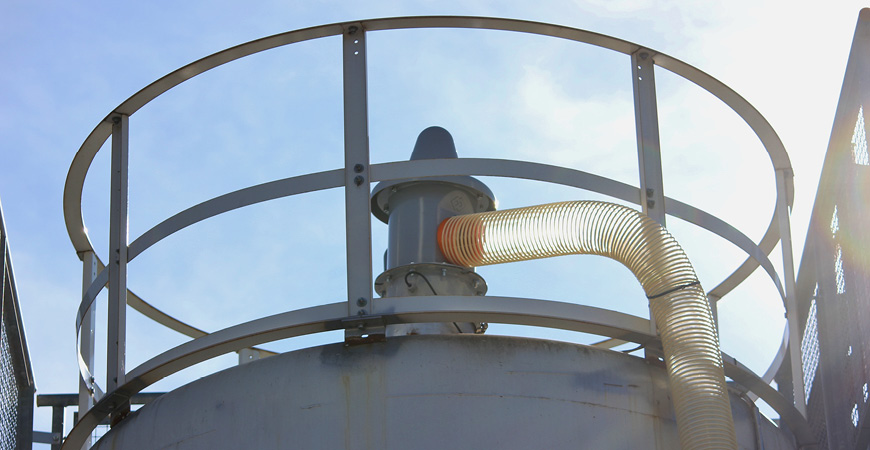

VHS-C over-/onderdrukventielen, de evolutie van het type VHS, bestaan uit een cilindrisch gevormde behuizing van polymeer met een geflensde inlasring voor aansluiting op de silo, een uitlaatbocht voor aansluiting op een leiding, een elastisch membraan om de drukbalans direct te herstellen, een contra-gewichtset en een weerbestendige afdekkap.

Functie

Het VHS-C over-/onderdrukventiel met contragewicht heeft een onderscheidend voordeel ten opzichte van een ander over-/onderdrukventiel van WAM, de VCP. Dankzij de spiraalveren op het over-/onderdrukventiel van het type VCP, wordt de drukbalans snel hersteld, maar niet direct. De VHS-C echter herstelt de drukbalans direct. Door de samenwerking van de druk op de verschillende oppervlakten aan beide zijden van een membraan dat in de behuizing is aangebracht, wordt een perfecte drukbalans gerealiseerd. Wanneer er sprake is van een te hoge druk, zorgt deze samenwerking ervoor dat lucht vanuit de silo terugstroomt in de buitenlucht en dat in geval van een onderdruk buitenlucht in de silo stroomt.

Functies

Diameter van de behuizing: 273 mm
Uitlaatopening voor aansluiting op centraal aanzuigsysteem
Mechanische installatie voor inductieve signaalsensor
Beperkt aantal onderdelen
Het contragewichtsysteem komt niet in aanraking met stof
Het membraan en de transportpijp hebben een speciale vorm en zijn gemaakt van innovatieve materialen
De behuizing is gemaakt van SINT-polymeer en heeft een weerbestendige afdekking
De speciale eigenschappen van het membraan en de bocht voorkomen verstoppingen en het vormen van aangroei van product
PATENTED

Voordelen

Bijzonder veilig voor mensen en het milieu
Lagere bedrijfs- en onderhoudskosten dankzij een zelfreinigende bocht en een beperkt aantal onderdelen
Stofopvang van emissies mogelijk
Lichtgewicht
Zelfreinigende transportpijp
Betere prestaties tegen een aantrekkelijke prijs

Opties

Conform EN 1935/2004
Mangat
Inductieve sensoren
Vogelnet
Instelset
