Schuifkleppen met laag profiel VIB-VIBX

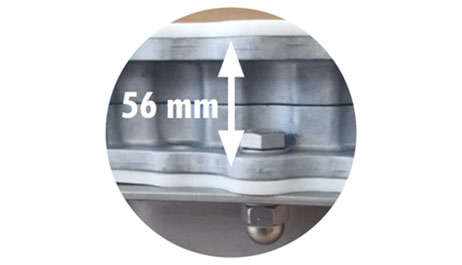

Minimised residue and contamination thanks to low profile design

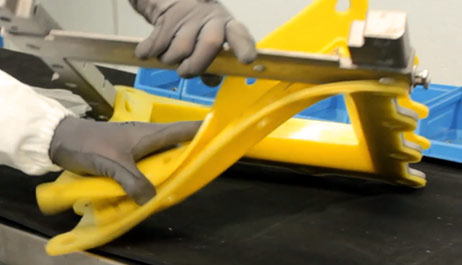

Highly abrasion-resistant due to replaceable SINT seal

Quick fitting thanks to WAM and CEMA flange compatibility

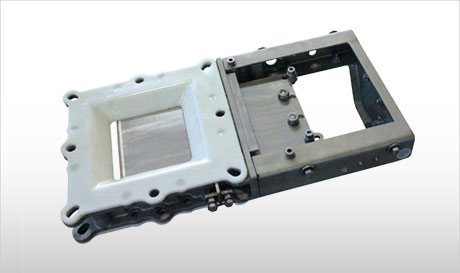

VIB-schuifkleppen met laag profiel bestaan uit twee persgegoten halflichamen gemaakt van een aluminiumlegering, een schuifblad van koolstof- of roestvast staal, een frame van koolstof- of roestvast staal en een voorgeperste elastomerische afdichting, gemaakt van WAMs SINT-technopolymeer met unieke samenstelling. Het gebruik van SINT-technopolymeren verhoogt de slijtagebestendigheid ten opzichte van traditionele kleppen aanzienlijk. De kleppen zijn voorzien van dynamische afdichtingen, die zorgen voor langere levensduur en betere slijtvastheid, waardoor een uitstekende afdichting over het gehele klepoppervlak wordt verkregen. Extra flenspakkingen zijn niet nodig. VIB-schuifkleppen met laag profiel zijn leverbaar in allerlei configuraties: de VIBQ-versie komt met een vierkante inlaat; het VIBC-type heeft een ronde open doorsnede.
Voor de levensmiddelenindustrie is er een versie met roestvast stalen blad en frame, en ook een afdichting voor de voedingsmiddelenindustrie verkrijgbaar.
De VIB is een zwaartekracht-schuifklep voor alle soorten poeder- of korrelmateriaal die in silo’s of reservoirs zijn opgeslagen.

Functie

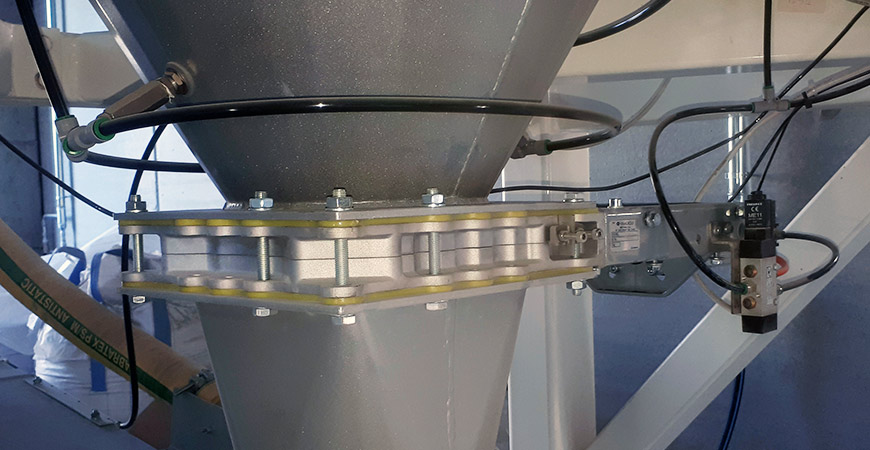

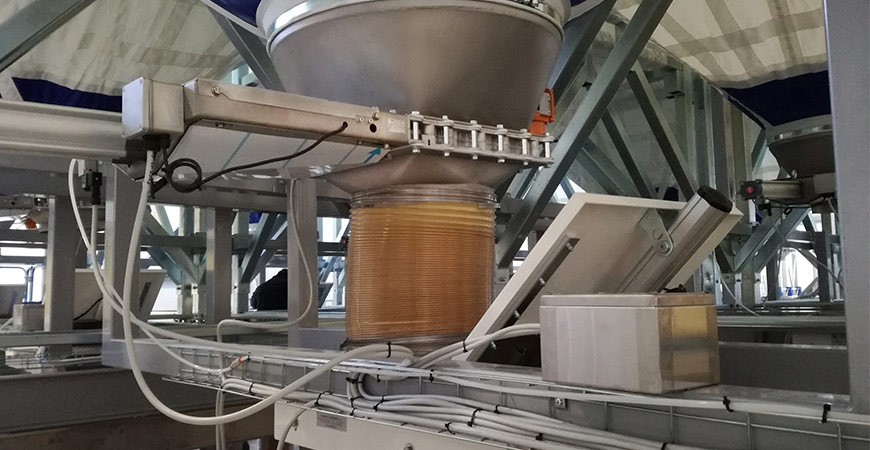

VIB-schuifkleppen met laag profiel worden gebruikt waar de stroom van droog poeder of korrelmateriaal, veroorzaakt door zwaartekracht of doorvoer, opgevangen moet worden. VIB-schuifkleppen met laag profiel kunnen onder trechter-, reservoir- of silo-uitlaten worden bevestigd, op in- en uitlaatpijpen van mechanische transporteurs, en ook boven de inlaat van telescopische vulbuizen.
De speciale geometrie van VIB-schuifkleppen met laag profiel en de diverse opties in bladontwerp maken hun toepassing mogelijk in vrijwel alle industrietakken, waaronder levensmiddelenverwerking.
Dankzij hun speciale ontwerp en gebruikte technomaterialen vormen zij een zeer economische maar tevens zeer efficiënte oplossing in alle toepassingen voor productverwerking waar verontreiniging en materiaalvervuiling een rol spelen.

Functies

•   GEPATENTEERD stofdicht, wrijvingsvrij ontwerp
•   Compact: klein aantal onderdelen, minimale totale hoogte
•   Geschikt voor WAM- en CEMA-flenzen
•   Veilige afdichting zonder verdere maatregelen, vanwege de stofdichte afdichtingslippen rondom, geintegreerd in de polymeercoating
•   Zeer slijtagebestendig, zelfstellend, vervangbaar afdichtingssysteem in SINT-technopolymeer, voor standaard toepassingen of voedingsmiddelenindustrie
•   Geïntegreerde inlaat voert materiaal weg van afdichtingen en rollers, waardoor slijtage wordt gereduceerd
•   ATEX- en voedselveiligheidscertificaat
•   Verwisselbare actuatoren: handmatig, pneumatisch, elektromotor
•   Horizontale of verticale plaatsing
•   Standaardmaten: 150 ~ 400mm (6” ~ 16”)

Voordelen

•   Geen verontreiniging dankzij een blad en klepframe van koolstof- of roestvast staal, bekleed met technopolymeer
•   Stof-, pellet- en korreldicht dankzij speciale componentgeometrie
•   Zeer slijtagebestendig dankzij vervangbare SINT-afdichting
•   Geen stillegging voor aanpassing van de afdichting
•   Eenvoudige integratie in het proces dankzij licht gewicht en eenvoudige hantering
•   Snelle montage dankzij geschiktheid voor WAM- en CEMA-flenzen
•   Grote flexibiliteit en tijdbesparend onderhoud dankzij vervangbare onderdelen
•   Betere prestaties door ontwerp voor wrijvingsvrij contact (geen verspilling van actuatormoment vanwegen wrijvingstoename)
•   Veilige werking dankzij het volledig ontbreken van knelpunten en blootliggende bewegende delen
•   Geoptimaliseerd onderhoud dankzij het kleine aantal onderdelen
•   Minimale resten en verontreiniging dankzij ontwerp met laag profiel
•   Levering uit voorraad

Opties

•   ATEX- en EU 1935-2004-certificaat
•   Verwisselbaar blad in koolstof- of roestvast staal
•   Afdichtingen voor voedingsmiddelenindustrie
